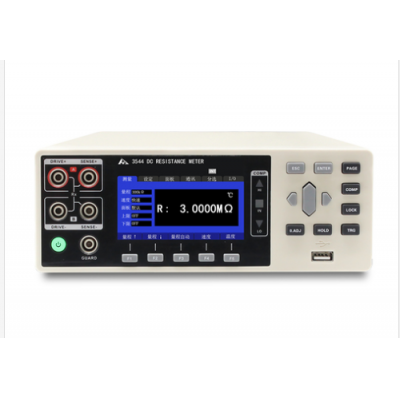

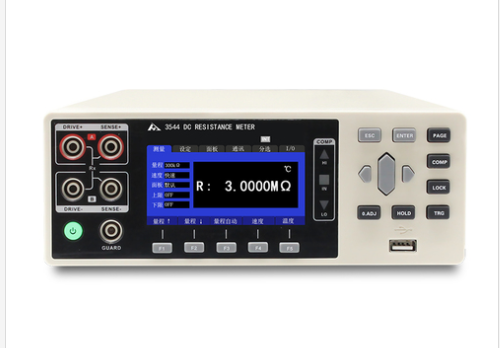

HP3544直流電阻測試儀
HP3544直流電阻測試儀概述HP3544/CHT3548精密直流電阻測試儀是高性能電阻測試儀，針對不同應用場合分別設計臺式和手持式兩種款式。0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度可以滿足大多數的電阻測試應用場合。抗干擾的電路設計使得該儀器能夠在各種復雜的電磁環境下完成準確測試，HP3544標配RS232/RS485/LAN通訊接口和I/O接口，特別適合配套自動化設備完成自動測試。
- 品牌： 和普
- 型號： HP3544
HP3544直流電阻測試儀概述
HP3544/CHT3548精密直流電阻測試儀是高性能電阻測試儀，針對不同應用場合分別設計臺式和手持式兩種款式。0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度可以滿足大多數的電阻測試應用場合。抗干擾的電路設計使得該儀器能夠在各種復雜的電磁環境下完成準確測試，HP3544標配RS232/RS485/LAN通訊接口和I/O接口，特別適合配套自動化設備完成自動測試。
HP3544直流電阻測試儀特性
? 0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度
? 300mA電流測試
? 具有面板調用功能，熱電勢補償功能和多通道測試功能
普通臺式款，結構緊湊
抗干擾設計，適用電磁環境復雜場合
快速高精度測試，接口豐富
300mA電流測試(300mΩ)
規格
型 號 | CHT3548 | HP3544 |
顯 示 | 4.3英寸VDF屏顯示 | 3.5英寸TFT-LCD |
測試參數 | 直流電阻、溫度 | |
基本精度 | 0.1%±10讀數(3mΩ,30mΩ,3MΩ)，0.05%±4讀數(300kΩ)，0.02%±2讀數(其它量程) | |
分辨率 | 0.1μΩ | |
量 程 | 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | |
測試速度 | 5次/秒（平均次數可選） | 快速(50Hz:20ms;60Hz:18ms), 中速(50ms), 慢速(200ms) |
信號源 | 1A DC | 1A DC ；DC：最大5.5V |
溫 度 | 范圍：-10℃~60℃；精度：±1℃ | |
校 正 | 全量程內短路清零 | |
比較器 | 實現HIGH/IN/LOW 分選 | 10檔分選；實現HIGH/IN/LOW 分選 |
內部數據保存 | 可記錄2400組測試數據 | 搭配電腦軟件記錄測試數據 |
觸發模式 | 內部觸發、自動觸發 | 內部觸發、外部觸發、手動觸發、總線觸發 |
其他功能 | 溫度換算功能；熱電勢補償；材料溫度補償功能； 導體長度換算功能（詳情見產品說明書） | 溫度補償功能；電源頻率設置；熱電勢補償 （詳情見產品說明書） |
接 口 | USB接口，外部觸發口 | 外部I/O接口，LAN接口，RS232接口，RS485接口 |
電 源 | 12V/1700mAh鋰電池或8節干電池 | 電壓:100VAC~256VAC；頻率:50Hz~60Hz |
額定功率 | 2.5W | 10W |
尺 寸 | 208mm*52mm*120mm | 325mm*215mm*96.5mm |
重 量 | 0.81kg | 2kg |
附 件 | CHT9363A、CHT9348、CHT0370、USB、 CHT0390、鋰電池、充電器 | CHT9344、CHT9348、CHT9800、PB36頭、電源線、 CHT934X-12（僅CHT3544多路測試儀） |
