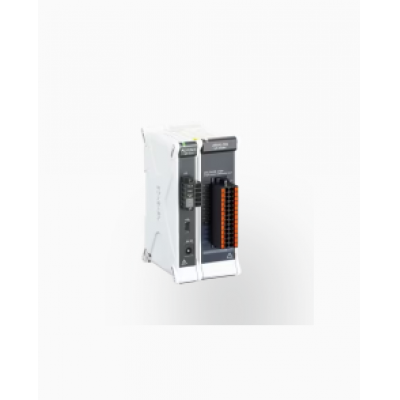

NR-500 系列數據采集儀 /多通數據記錄儀
NR-500 系列數據采集儀 /多通數據記錄儀介紹： NR-500 系列數據采集儀 /多通數據記錄儀從簡單測量到多重測量，僅需1 臺即可輕松實現，溫度，電壓，電流，應變等多種信號用1臺設備就能采集，小巧機身，可輕松攜帶，精益求精的軟件，操作簡單且直觀。NR-500 系列可輕松進行溫度、電壓、電流、應變、加速度、脈沖、CAN信號等必要測量。根據目的自由組合測量單元，用必要的通道
- 品牌： 日本基恩士
- 型號： NR-500
NR-500 系列數據采集儀 /多通數據記錄儀介紹：
NR-500 系列數據采集儀 /多通數據記錄儀從簡單測量到多重測量，僅需1 臺即可輕松實現，溫度，電壓，電流，應變等多種信號用1臺設備就能采集，小巧機身，可輕松攜帶，精益求精的軟件，操作簡單且直觀。
NR-500 系列可輕松進行溫度、電壓、電流、應變、加速度、脈沖、CAN信號等必要測量。根據目的自由組合測量單元，用必要的通道數實現高速、高精度的測量。一如既往地追求設定和操作的簡易性，簡單快速地完成連接PC、采集設定、數據分析三個步驟，有效減少數據采集時和采集前后的操作工時。
接口模塊
型號 | NR-500 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 接口模塊 | |||
輸入 | 觸發輸入 TRG IN | 電壓輸入10 至30 VDC 最小脈沖間隔2 ms 有效脈寬1 ms 以上 | ||
同步輸入 SYNC IN | 電壓輸入5 VDC ±10% 最小脈沖間隔20 μs 有效脈寬10 μs 以上 | |||
輸出 | 觸發輸出 TRG OUT | NPN 集電極開路輸出1 ch 最大電流100 mA（30 V 以下） 殘余電壓1 V 以下 單穩輸出 | ||
耐電壓 | 輸入輸出-USB/DC IN/ 系統總線間 | 1500 VAC（50/60 Hz）1 分鐘 | ||
觸發輸入- 輸出間 | 125 VAC（50/60 Hz）1 分鐘 | |||
PC接口 | USB | 符合USB Revision2.0 全速（USB1.1 兼容）標準 一臺PC 最多可同時連接4 臺（通過ID 開關切換） | ||
連續采集速度 | 最大100 kHz/ 采集通道數 | |||
測量模塊連接臺數 | 8 臺模塊以下（測量模塊功率總計勿超過20 W） | |||
測量模塊間同步 | ±1 μs 以下*1 | |||
時間軸精度 | ±50 ppm（23° C ±3° C） | |||
電源 | NR-U5（專屬AC 適配器）或USB 總線電源（NR-TH08、NR-C512、NR-EN16（無電源輸出）：連接一臺時） | |||
額定值 | 功率消耗 | 0.9 W 以下 | ||
環境抗耐性 | 環境溫度 | 0° C 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約 110 g（ OP-51581 ：NR-500 含5 極端子臺） | |||
*1 將NR-CA04 與其他類型的模塊組合使用時，根據設定，高達40 ms 或1 個采樣周期。 | ||||
型號 NR-U5 圖像 技術規格(PDF) 平均有效效率 87.75% 以上 低負載時效率（10%） 77.7% 以上 無負載時消耗功率 0.075 W 以下 輸入 100 至240 VAC（50/60 Hz） 1.2 A 輸出 7.6 VDC 4.0 A（30.4 W） 使用環境溫度 0 至+40° C 使用環境濕度 10% 至85%RH（無凝結） 重量 約280 g 型號 NR-TH08*1 圖像 技術規格(PDF) 類型 高精度溫度電壓測量模塊 輸入方式 浮空不平衡輸入 CH 間、其他模塊（計算機）－輸入CH 間絕緣 熱電阻CH 間不絕緣 通道數 輸入8 ch*2 測量周期 最快采樣周期100 ms（AD 積分時間2 ms）至1 h AD 轉換方式 ΔΣ 方式 AD 分辨率 24 bit A/D 積分時間 2 ms、16.7 ms、20 ms 輸入種類 電壓 ±50 V、±10 V、±5 V、±1 V、±0.5 V、±0.1 V 熱電偶K、J、E、T、R、S、B、N、C 基準接點補償 允許內部/ 外部切換（各模塊分別設定，外部設定時為0° C） 基準接點補償準確度 ±0.7° C（23° C ±3° C，輸入端子溫度平衡時） 最大輸入電壓 ±60 V (額定) 輸入阻抗 熱電偶/電壓5V范圍以下 10 MΩ 以上 電壓50V、10V范圍 約1 MΩ 耐電壓 測量輸入端子-系統母線之間 1500 VAC（50/60 Hz）1 分鐘 測量輸入端子相互之間 120 Vp-p AC/DC 輸入信號源電阻 電壓/熱電偶 2 kΩ 以下 電阻溫度計 單線10 Ω 以下（3 線均等） 熱電偶熔斷 在熱電偶范圍內檢測到斷線。接通約1 μA 的電流，檢出斷線 熔斷檢測周期 在測量周期進行檢測 可測量范圍 ±50 V: -55.00 V 至+55.00 V 測量準確度（AD 積分時間16.7 ms、20 ms） ±50 V: ±0.05% of rdg ±2 digit 顯示分辨率 ±50 V: 10 mV 緩沖存儲器 200 k 數據 預熱時間 30 分鐘以上*5 額定值 功率消耗 1.2 W 以下 環境抗耐性 環境溫度 0° C 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約 230 g（ 包含 OP-51582 ：NR-TH08端子臺約 100 g） *1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 型號 NR-HA08*1 圖像 技術規格(PDF) 類型 高速模擬量測量模塊 輸入方式 單端輸入/ 平衡差動輸入選擇 通道數 單端8 ch*2（差動4 ch）/ 電流4 ch*3 測量周期 最快采樣周期1 μs（1 MHz）至60 s AD 轉換方式 逐次比較法 AD 分辨率 14 bit 輸入頻率帶寬 250 kHz（-3 dB typ） 輸入阻抗 電壓 1 MΩ ±1% 電流 250 Ω ±1% 耐電壓 輸入－系統總線間 300 VAC（50/60 Hz）1 分鐘 輸入種類 電壓 ±10 V、±5 V、±2.5 V、±1 V、±0.5 V、±0.25 V 電流 ±20 mA 最大輸入額定 電壓范圍 ±30 V 電流范圍 ±30 mA 可測量范圍 ±10 V: -11.000 V 至 + 11.000 V 測量準確度 零點準確度 ±0.03% of F.S. DC振幅準確度 ±0.1% of F.S.（10 V/5 V/2.5 V/20 mA 范圍 16 次平均時，1 V/0.5 V/0.25 V 范圍 128 次平均時） 顯示分辨率 ±10 V: 1 mV 緩沖存儲器 4 M 數據*4 預熱時間 15 分鐘以上 額定值 功率消耗 3.3 W 以下 環境抗耐性 環境溫度 0 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約150 g *1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 型號 NR-HV04*1 圖像 技術規格(PDF) 類型 高速高電壓測量模塊 輸入方式 絕緣單端輸入 CH 間、其他模塊（計算機）—輸入CH 間絕緣 通道數 4 ch*2 測量周期 最快采樣周期1 μs（1 MHz）至60 s AD 轉換方式 逐次比較法 各CH 同時采樣 AD 分辨率 14 bit 輸入頻率帶寬 250 kHz（-3 dB 以上） 輸入種類 ±1000 V、±500 V、±200 V、±100 V、±50 V、±20 V、±10 V、±5 V、±2 V 低通濾波器 PASS/7 Hz/500 Hz/50 kHz（-12 dB/oct） 最大輸入電壓 使用1:1 耐壓探針OP-35409 時 1000 V peak 且700 Vrms 或700 V DC 數字濾波器 平均次數1 次至128 次（自動選擇） 耐電壓 輸入?系統總線/ 接地間 2200 VAC（50/60 Hz）1 分鐘 連接器類型 絕緣型BNC 連接器 輸入阻抗 1 MΩ ±1%、約30 pF 輸入耦合 AC/DC/AC-RMS/DC-RMS 可測量范圍 ±1000 V: -1000.00 V 至+1000.00 V 測量準確度 ±0.1% of F.S. 顯示分辨率 ±1000 V: 50 mV 緩沖存儲器 16 M 數據*4 預熱時間 30 分鐘以上 RMS 測量功能 通道數 4 ch 準確度 正弦波：20 Hz 至1 kHz ±0.5% of F.S. 最大容許對地電壓 使用1:1 耐壓探針OP-35409 時 測量端子、GND 端子 300 Vrms（CAT Ⅱ） 殘余干擾電平 0.01% of F.S. LPF 500 Hz（200 μs/S，數字濾波器ON）時（typ.） 0.05% of F.S. LPF PASS 時（typ.） 運算功能 CH1-CH2 CH3-CH4 （使用運算功能時，單個CH 不可使用） 共模干擾抑制比 80 dB 以上 （DC 至60 Hz 時）（typ.） 額定值 功率消耗 3 W 以下 環境抗耐性 絕緣電阻 500 VDC 10 MΩ 以上 環境溫度 0 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約270 g *1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 型號 NR-ST04*1*2 圖像 技術規格(PDF) 類型 應變測量模塊 輸入方式 平衡差動輸入 CH 間不絕緣、其他模塊（計算機）—輸入CH 間絕緣 通道數 4 ch*3 測量周期 最快采樣周期20 μs（50 kHz）至60 s AD 轉換方式 逐次比較法 各CH 同時采樣 AD 分辨率 16 bit 輸入頻率帶寬 DC 至5 kHz（-3 dB） 最大輸入額定 ±1.0 V 耐電壓 輸入?系統總線/ 接地間 1500 VAC（50/60 Hz）1 分鐘 輸入阻抗 1 MΩ 以上 輸入種類 電壓輸入 ±2 mV、±5 mV、±10 mV、±20 mV、±50 mV 應變輸入 ±1000 μST、±2000 μST、±5000 μST、±10000 μST、±20000 μST 可測量范圍 ±50 mV: -55.00 mV 至+55.00 mV 測量準確度 增益準確度 ±0.2% of F.S.（ 低通濾波器 8 Hz 平均20 次 采樣 50 Hz時） 顯示分辨率 ±50 mV: 10 μV 緩沖存儲器 4 M 數據*4 預熱時間 30 分鐘以上 適用應變片電阻值 1/4 橋法 / 半橋法 120 Ω（350 Ω 必須外接電橋盒） 外加電壓 DC2 V（±0.4%） 平衡調整 系統 電子式平衡調整（自動平衡） 平衡調整準確度 ±0. 1% of F.S.（低通濾波器8 Hz 平均20 次 采樣50 Hz 時） 平衡調整范圍 ±29000 μST（應變輸入時） ±29 mV（電壓輸入時） 應變系數 固定為2.0 低通濾波器 屏蔽頻率 自動、5 k、3.5 k（3 k）、2 k（1.5 k）、1k（ 750）、500（370）、250（200）、120（100）、60（50）、30（25）、15（12）、8（6）、4（3） Hz 衰減特性 五階貝塞爾濾波器 -30 dB/oct 零點穩定度 溫度特性 ±2 μST/° C、±2 μV/° C*5 經時變化 ±1.5 μST/8 h、±3 μV/8 h*5 增益穩定度 溫度特性 ±0.05% of F.S./° C*5 經時變化 ±0.3% of F.S./8 h*5 共模干擾抑制比 80 dB 以上（DC 至60 Hz） 額定值 功率消耗 3.0 W 以下 環境抗耐性 環境溫度 0 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約230 g（包含2 個OP-51584 ：NR-ST04 10 極端子臺） *1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成自動平衡時的值。 型號 NR-CA04*1 圖像 技術規格(PDF) 類型 加速度測量模塊 輸入方式 電荷輸出型傳感器輸入/ 單端輸入 CH 間不絕緣、其他模塊（計算機）—輸入CH 間絕緣/ 不絕緣切換 通道數 4 ch*2 測量周期 最快采樣周期10 μs（100 kHz）至60 s AD 轉換方式 ΔΣ 方式 各CH 同時采樣 AD 分辨率 24 bit 低通濾波器 PASS/100 Hz/1 kHz/10 kHz（-12 dB/oct） 最大輸入額定 ±25 V 最大輸入電荷 ±50,000 pC 耐電壓 輸入?系統總線/ 接地間 300 VAC（50/60 Hz）1 分鐘 連接器類型 電荷輸出型傳感器輸入：微型（#10-32UNF）/ 電壓輸入、電壓輸出型（前置放大器內置型） 輸入阻抗 100 kΩ±1%、約38 pF 輸入種類 傳感器輸入 ±50000 m/s2、±20000 m/s2、±10000 m/s2、±5000 m/s2、±2000 m/s2、 ±1000 m/s2、±500 m/s2、±200 m/s2、±100 m/s2、 電壓輸入 ±10 V、±5 V、±2 V、±1 V、±500 mV、±200 mV、±100 mV、±50 mV 輸入耦合 傳感器輸入 電荷輸出型/ 電壓輸出型（前置放大器內置型）/ 電荷輸出型-RMS/ 電壓輸出型（前置放大器內置型）-RMS 電壓輸入 AC/DC/AC-RMS/DC-RMS 輸入頻率帶寬 電荷輸出型 1.5 Hz（-3 dB typ）至45 kHz（±0.5 dB） 電壓輸出型（前置放大器內置型）AC/AC-RMS 1.0 Hz（-3 dB typ）至45 kHz（±0.5 dB） DC/DC-RMS DC 至45 kHz（±0.5 dB） 測量準確度 電荷輸出型 ±0.9% of F.S. [ 傳感器靈敏度] × [ 設定范圍] ≧ 20 pC 時 電壓輸出型（前置放大器內置型） ±0.25% of F.S. [ 傳感器靈敏度] × [ 設定范圍] ≧ 200 mV 時 電壓 ±10 V 至±100 mV 范圍：±0.1% of F.S. 測量范圍 ±10 V 可測量范圍: -11.0000 V 至+11.0000 V, 顯示分辨率: 0.5 mV*3 ±5 V 可測量范圍: -5.5000 V 至+5.5000 V, 顯示分辨率: 0.2 mV*3 ±2 V 可測量范圍: -2.2000 V 至+2.2000 V, 顯示分辨率: 100 μV*3 ±1 V 可測量范圍: -1.1000 V 至+1.1000 V, 顯示分辨率: 50 μV*3 ±500 mV 可測量范圍: -550.00 mV 至+550.00 mV, 顯示分辨率: 20 μV*3 ±200 mV 可測量范圍: -220.00 mV 至+220.00 mV, 顯示分辨率: 10 μV*3 ±100 mV 可測量范圍: -110.000 mV 至+110.000 mV, 顯示分辨率: 5 μV*3 ±50 mV 可測量范圍: -55.000 mV 至+55.000 mV, 顯示分辨率: 2 μV*3 ±50000 m/s2 可測量范圍: -55000 m/s2 至+55000 m/s2, 顯示分辨率: 2 m/s2*3 ±20000 m/s2 可測量范圍: -22000 m/s2 至+22000 m/s2, 顯示分辨率: 1 m/s2*3 ±10000 m/s2 可測量范圍: -11000 m/s2 至+11000 m/s2, 顯示分辨率: 0.5 m/s2*3 ±5000 m/s2 可測量范圍: -5500 m/s2 至+5500 m/s2, 顯示分辨率: 0.2 m/s2*3 ±2000 m/s2 可測量范圍:-2200 m/s2 至+2200 m/s2, 顯示分辨率: 0.1 m/s2*3 ±1000 m/s2 可測量范圍: -1100 m/s2 至+1100 m/s2, 顯示分辨率: 0.05 m/s2*3 ±500 m/s2 可測量范圍: -550 m/s2 至+550 m/s2, 顯示分辨率: 0.02 m/s2*3 ±200 m/s2 可測量范圍: -220 m/s2 至+220 m/s2, 顯示分辨率: 0.01 m/s2*3 ±100 m/s2 可測量范圍: -110 m/s2 至+110 m/s2, 顯示分辨率: 0.005 m/s2*3 ±50 m/s2 可測量范圍: -55 m/s2 至+55 m/s2, 顯示分辨率: 0.002 m/s2*3 ±20 m/s2 可測量范圍: -22 m/s2 至+22 m/s2, 顯示分辨率: 0.001 m/s2*3 ±10 m/s2 可測量范圍: -11 m/s2 至+11 m/s2, 顯示分辨率: 0.0005 m/s2*3 ±5 m/s2 可測量范圍: -5.5 m/s2 至+5.5 m/s2, 顯示分辨率: 0.0002 m/s2*3 ±2 m/s2 可測量范圍: -2.2 m/s2 至+2.2 m/s2, 顯示分辨率: 0.0001 m/s2*3 ±1 m/s2 可測量范圍: -1.1 m/s2 至+1.1 m/s2, 顯示分辨率: 0.00005 m/s2*3 緩沖存儲器 16 M 數據*4 預熱時間 30 分鐘以上*5 運算功能 一重積分（速度轉換）、二重積分（位移轉換） 傳感器輸入靈敏度設定范圍 電荷輸出型 0.01000 pC/（m/s2）至999.9 pC/（m/s2） 電壓輸出型 (前置放大器內置型) 0.01000 mV/（m/s2）至999.9 mV/（m/s2） 抗混疊濾波器 fc= 采樣頻率 × 49% -100 dB at 采樣頻率 共模干擾抑制比 80 dB 以上（DC 至60 Hz 時）（typ.） 串擾噪聲抑制比 100 dB 以上（typ.） 高通濾波器 PASS/10 Hz（-12 dB/oct） 斷線檢測功能 有（僅限電壓輸出型（前置放大器內置型）） 斷線檢測周期 約200 ms RMS 振幅準確度 正弦波：20 Hz 至1 kHz ±0.5% of F.S. 殘余干擾電平 電荷輸出型 ±0.01% of F.S.（typ.） [ 傳感器靈敏度] × [ 設定范圍] ≧ 50 pC 時 電壓輸出型（前置放大器內置型） ±0.05% of F.S.（typ.） [ 傳感器靈敏度] × [ 設定范圍] ≧ 200 mV 時 電壓 10 V 至200 mV 范圍：±0.01% of F.S.（typ.） 傳感器供應電源 22 V ±10%/4 mA ±20% TEDS信息 傳感器信息讀取 額定值 功率消耗 3.8 W 以下 環境抗耐性 環境溫度 0 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約270 g *1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 型號 NR-C512*1 圖像 技術規格(PDF) 協議 適用協議 CAN Ver2.0B 支持物理層 High speed ：ISO11898 通信速度 High speed ：60 kbps 至1 Mbps 端口 端口數 1 個端口*2 形狀 D-sub9 針 公 最大信息數/最大信號數 128 信息/ 端口、512 信號（ch）/ 端口 采集周期 最快采樣周期200 μs CAN 總線用電源 High speed ：由內部供應5 V 內置終端電阻 High speed ：120 Ω × 2 點（可通過DIP 開關選擇有無） 手動收發 指定信息ID、數據發送、接收 耐電壓 測量輸入端子-系統母線之間 300 VAC（50/60 Hz）1 分鐘 額定值 功率消耗 1.6 W 以下 環境抗耐性 環境溫度 0° C 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約150 g *1 High speed 和Single wire 無法同時使用。NR-500/NR-XR01 用AC 適配器
高精度溫度電壓測量模塊
熱電阻Pt100、JPt100 3 線式 規定電流1 mA
±10 V: -11.000 V 至+11.000 V
±5 V: -5.500 V 至+5.500 V
±1 V: -1.1000 V 至+1.1000 V
±500 mV: -550.0 mV 至+550.0 mV
±100 mV: -110.00 mV 至+110.00 mV
K: -100° C 至1372° C, -200° C 至-100° C*3
J: -100° C 至1200° C, -200° C 至-100° C*3
E: -100° C 至1000° C, -200° C 至-100° C*3
T: -100° C 至400° C, -200° C 至-100° C*3
N: 0° C 至1300° C*3
C: 1500° C 至2315° C, 0° C 至1500° C*3
R: 300° C 至1768° C, 0° C 至300° C*3
S: 300° C 至1768° C, 0° C 至300° C*3
B: 400° C 至600° C, 600° C 至1820° C*3
Pt100: -200° C 至660° C*4
JPt100: -200° C 至510° C*4
±10 V: ±0.05% of rdg ±2 digit
±5 V: ±0.05% of rdg ±2 digit
±1 V: ±0.05% of rdg ±2 digit
±500 mV: ±0.05% of rdg ±2 digit
±100 mV: ±0.05% of rdg ±2 digit
K: ±0.05% of rdg ±0.6° C, ±0.05% of rdg ±0.9° C*3
J: ±0.05% of rdg ±0.6° C, ±0.05% of rdg ±0.8° C*3
E: ±0.05% of rdg ±0.6° C, ±0.05% of rdg ±0.8° C*3
T: ±0.05% of rdg ±0.5° C, ±0.05% of rdg ±0.8° C*3
N: ±0.05% of rdg ±0.6° C*3
C: ±0.05% of rdg ±1.1° C, ±0.05% of rdg ±0.8° C*3
R: ±0.05% of rdg ±0.8° C, ±0.05% of rdg ±1.6° C*3
S: ±0.05% of rdg ±0.9° C, ±0.05% of rdg ±1.6° C*3
B: ±0.05% of rdg ±1.7° C, ±0.05% of rdg ±1.0° C*3
Pt100: ±0.1% of rdg ±0.3° C*4
JPt100: ±0.1% of rdg ±0.3° C*4
±10 V: 1 mV
±5 V: 1 mV
±1 V: 0.1 mV
±500 mV: 0.1 mV
±100 mV: 0.01 mV
K: 0.05 °C*3
J：0.05 °C*3
E: 0.05 °C*3
T: 0.01 °C*3
N: 0.05 °C*3
C: 0.05 °C*3
R: 0.05 °C*3
S: 0.05 °C*3
B: 0.05 °C*3
Pt100: 0.02 °C*4
JPt100: 0.02 °C*4
*2 最大加裝時576 ch（連接72 臺模塊，使用NR-X100 時），64 ch（連接8 臺模塊，使用NR-500 時）
*3 不包含基準接點補償準確度。
*4 規定電流 1 mA
*5 加裝5 臺以上時為45 分鐘以上高速模擬量測量模塊
CH 間不絕緣、其他模塊（計算機）—輸入CH 間絕緣
±5 V: -5.500 V 至 + 5.500 V
±2.5 V: -2.7500 V 至 + 2.7500 V
±1 V: -1.1000 V 至 + 1.1000 V
±500 mV: -550.0 mV 至 + 550.0 mV
±250 mV: -275.00 mV 至 + 275.00 mV
±20 mA: -22.000 mA 至 + 22.000 mA
±5 V: 1 mV
±2.5 V: 0.1 mV
±1 V: 0.1 mV
±500 mV: 0.1 mV
±250 mV : 0.01 mV
±20 mA: 1 μA
*2 使用電流輸入時，電壓輸入高達4 ch
*3 最大加裝時432 ch（連接54 臺模塊，使用NR-X100 時），48 ch（連接6 臺模塊，使用NR-500 時）
*4 通過NR-X100 使用時，會受到NR-X100 緩沖存儲器的限制。高速高電壓測量模塊
使用1:1 耐壓探針OP-84266 時 300 V DC + ACpeak
使用10:1 耐壓探針OP-88998 時 1000 V DC + ACpeak
直接輸入時 60 V DC + Acpeak
*3
±500 V: -550.00 V 至+550.00 V
±200 V: -220.00 V 至+220.00 V
±100 V: -110.000 V 至+110.000 V
±50 V: -55.000 V 至+55.000 V
±20 V: -22.000 V 至+22.000 V
±10 V: -11.0000 V 至+11.0000 V
±5 V: -5.5000 V 至+5.5000 V
±2 V: -2.2000 V 至+2.2000 V
±500 V: 20 mV
±200 V: 10 mV
±100 V: 5 mV
±50 V: 2 mV
±20 V: 1 mV
±10 V: 0.5 mV
±5 V: 0.2 mV
±2 V: 0.1 mV
1 kHz 至20 kHz ±1.5% of F.S.
波峰系數4 以下 響應時間：500 ms
使用1:1 耐壓探針OP-84266 時 測量端子、GND 端子 300 Vrms（CAT Ⅱ）
使用10:1 耐壓探針OP-88998 時 測量端子 700 Vrms（CAT Ⅱ）、GND 端子 300 Vrms（CAT Ⅱ）
直接輸入時 測量端子、GND 端子 42.4 Vpeak 且30 Vrms 或60 V DC
*3
*2 最大加裝時216 ch（連接54 臺模塊，使用NR-X100 時），24 ch（連接6 臺模塊，使用NR-500 時）
*3 頻率40 kHz 以下時
*4 通過NR-X100 使用時，會受到NR-X100 緩沖存儲器的限制。應變測量模塊
±20 mV: -22.000 mV 至+22.000 mV
±10 mV: -11.000 mV 至+11.000 mV
±5 mV: -5.500 mV 至+5.500 mV
±2 mV: -2.2000 mV 至+2.2000 mV
±20000 μST: -22000 μST 至+22000 μST
±10000 μST: -11000.0 μST 至+11000.0 μST
±5000 μS: -5500.00 μST 至+5500.00 μST
±2000 μST: -2200.0 μST 至+2200.0 μST
±1000 μST: -1100.00 μST 至+1100.00 μST
±20 mV: 1 μV
±10 mV: 1 μV
±5 mV: 1 μV
±2 mV: 0.1 μV
±20000 μST: 1 μST
±10000 μST: 0.5 μST
±5000 μS: 0.25 μST
±2000 μST: 0.1 μST
±1000 μST: 0.05 μST
全橋法 120 Ω 至1 kΩ
（ ）內為20 kHz 采樣時
*2 ST 為應變，μ 為10-6。
*3 最大加裝時216 ch（連接54 臺模塊，使用NR-X100 時），24 ch（連接6 臺模塊，使用NR-500 時）
*4 通過NR-X100 使用時，會受到NR-X100 緩沖存儲器的限制。
*5 不包含內置電橋電阻的溫度特性和經時變化。(內置電橋電阻穩定度：±5 ppm/° C 以下 ±50 ppm/ 年)加速度測量模塊
傳感器輸入：非絕緣BNC 連接器
±50.0 m/s2、 ±20.0 m/s2、±10.0 m/s2、±5.00 m/s2、±2.00 m/s2、±1.00 m/s2（ 加速度（單位設定 m/s2）時）
±50 mV 范圍：±0.15% of F.S.
* 采樣頻率1 kS/s 以上時
波峰系數4 以下 響應時間：2600 ms
低通濾波器 1 kHz 時
低通濾波器 1 kHz 時
100 mV/50 mV 范圍：±0.02% of F.S.（typ.） 低通濾波器1 kHz 時
*2 最大加裝時180 ch（連接45 臺模塊，使用NR-X100 時），20 ch（連接5 臺模塊，使用NR-500 時）
*3 傳感器輸入、加速度（單位設定m/s2）時
*4 通過NR-X100 使用時，會受到NR-X100 緩沖存儲器的限制。
*5 測量范圍±50 mV/±100 mV 時為60 分鐘以上CAN 數據采集模塊
Single wire ：SAE J2411
Single wire ：20 kbps 至83.3 kbps
Single wire ：需要外部電源+6.5 至+18 V 100 mA
Single wire ：9.1 kΩ
*2 最大加裝時8 個端口（連接8 臺模塊，使用 NR-X100 時），4 個端口（連接4 臺模塊，使用NR-500 時）。
每組NR-X100 和NR-XR01 最多可連接4 臺模塊（由5 臺以上的NR-XR01 構成時，每組最多可連接2 臺模塊），所有組合計最多8 臺模塊。
