歐姆龍ZR-RX45A 數據記錄儀介紹：歐姆龍ZR-RX45A溫濕度記錄儀2015年已經停產了，代替號是GL840溫濕度記錄儀。GL840記錄儀有2個型號,標配為20通道，可增加20ch的擴展模塊，多可擴展至200ch,可以增加傳感器進行電壓/溫度/濕度/脈沖/邏輯的多元輸入。GL840-M記錄儀適用于通道數多的溫度測定;而耐高電壓型GL840-WV記錄儀適用于積層電池包的電壓測定和高精度的溫度測

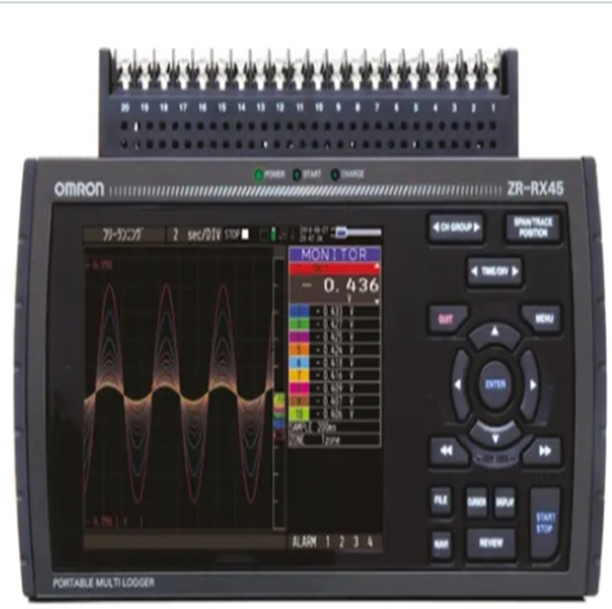

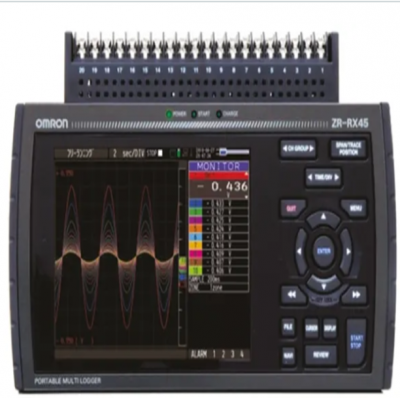

歐姆龍ZR-RX45A 數據記錄儀介紹：
歐姆龍ZR-RX45A溫濕度記錄儀2015年已經停產了，代替號是GL840溫濕度記錄儀。GL840記錄儀有2個型號,標配為20通道，可增加20ch的擴展模塊，多可擴展至200ch,可以增加傳感器進行電壓/溫度/濕度/脈沖/邏輯的多元輸入。GL840-M記錄儀適用于通道數多的溫度測定;而耐高電壓型GL840-WV記錄儀適用于積層電池包的電壓測定和高精度的溫度測定。 多路數據記錄儀擁有7英寸的液晶寬屏清晰顯示波形，具有警報輸出的功能，USB驅動模式，導航功能;高支持10ms間隔采樣，支持大容量SD存儲卡進行可信高的長時間的測量，GL840-WV循環收錄功能，接力收錄功能，收錄進行中可更換SD儲存卡。具體詳細請咨詢代理商上海增駿實業有限公司。
歐姆龍ZR-RX45A 多通道數據記錄儀技術參數：
| 型號 | ZR-RX45A | ||
|---|---|---|---|
| 輸入方式 | 所有通道絕緣輸入*1 | ||
| 輸入端子形狀 | M3螺釘式端子 | ||
| 模擬量輸入通道數 | 20CH (大擴展時200CH) | ||
| 采樣周期 | 10ms (1CH使用時)～1h | ||
| A/D分辨率 | 16bit | ||
| A/D轉換方式 | ΔΣ方式 | ||
| 測量范圍 | 電壓 | 20、50、100、200、500mV、1、2、5、10、20、50V、1-5V F.S. | |
| 溫度 | 熱電偶 | K、J、E、T、R、S、B、N、W (WRe5-26) | |
| 測溫電阻 | Pt100、JPt100、Pt1000(IEC751) | ||
| 濕度 | 0～ (電壓0～1V比例換算) *3 | ||
| 外部輸入 輸出 | 數字輸入 | 邏輯輸入4CH或脈沖輸入4CH的選擇方式*4、*5 | |
| 報警輸出 | 4CH (開路集電極輸出) | ||
| 各種功能 | 觸發功能 | 外部觸發輸入 (1CH)、輸入信號電平、時刻、時間、報警 | |
| 過濾功能 | Off、2、5、10、20、40次(移動平均) | ||
| 運算功能 | 統計運算*6：平均值、峰值、大值、小值、有效值(多可同時設定2個運算) | ||
| PCI/F | 種類 | LAN (100BASE-TX)、USB2.0 (HIGH SPEED) | |
| 功能 | 以太網 | Web服務器功能、FTP服務器功能、FTP客戶端功能、NTP客戶端功能 向電腦實時傳輸數據、從電腦控制本體 | |
| USB | 至計算機的實時數據傳送 | ||
| 存儲裝置 | 本體內置 | 閃存：約4GB | |
| 外置 | U盤*7 | ||
| 顯示 | 5.7英寸彩色液晶(VGA：640 × 480像素) | ||
| 使用環境 | 0～45℃、5～85%RH(蓄電池驅動時：0～40℃、蓄電池充電時：15～35℃) | ||
| 耐振動 | 與汽車零部件第1種A種相當 | ||
| 電源電壓 | AC適配器：AC100～240V/50～60Hz*8、DC驅動：8.5V～24V 蓄電池：DC7.4V (搭載2個) | ||
| 消耗功率 | 32VA (使用AC適配器時) | ||
| 質量 | 約900g (含1臺端子臺單元、不含蓄電池、AC適配器) | ||
| 外形尺寸 | 232 × 152 × 50mm | ||
| 附件 | 用戶手冊、應用光盤(CD-ROM)、AC適配器/AC電纜 | ||
*1. 測溫電阻體為非絕緣
*2. 相同通道的BNC端子和M3螺釘式端子無法同時使用。
*3. 需使用濕度傳感器ZR-XRH1。
*4. 需使用邏輯報警電纜ZR-XRL1。
*5. 脈沖輸入為轉速模式、累計模式、瞬時模式的切換方式。
*6. 實時及光標間（播放時）
*7. 1個文件多2GB （外接時因使用存儲器而異）
*8. 標配的電源導線為AC100V用（日本規格）。
| 項目 | ZR-RX45/ZR-RXS25 | ||
|---|---|---|---|
| 電壓 | ±0.1% of F.S. | ||
| 溫度*1 | 熱電偶 | 測量溫度范圍(℃) | 測量精度 |
| R/S | 0≦TS≦100 | ±5.2℃ | |
| 100≦TS≦300 | ±3.0℃ | ||
| R：300＜TS≦1600 | ±(0.05%of rdg+2.0℃) | ||
| S：300＜TS≦1760 | ±(0.05%of rdg+2.0℃) | ||
| B | 400≦TS≦600 | ±3.5℃ | |
| 600＜TS≦1820 | ±(0.05%of rdg+2.0℃) | ||
| K | -200≦TS≦-100 | ±(0.05%of rdg+2.0℃) | |
| -100＜TS≦1370 | ±(0.05%of rdg+1.0℃) | ||
| E | -200≦TS≦-100 | ±(0.05%of rdg+2.0℃) | |
| -100＜TS≦1370 | ±(0.05%of rdg+1.0℃) | ||
| T | -200≦TS≦-100 | ±(0.1%of rdg+1.5℃) | |
| -100＜TS≦800 | ±(0.1%of rdg+0.5℃) | ||
| J | -200≦TS≦-100 | ±2.7℃ | |
| -100＜TS≦100 | ±1.7℃ | ||
| 100＜TS≦1100 | ±(0.05%of rdg+1.0℃) | ||
| N | 0≦TS≦1300 | ±(0.1%of rdg+1.0℃) | |
| W | 0≦TS≦2000 | ±(0.1%of rdg+1.5℃) | |
| 測溫電阻 | 測量溫度范圍(℃) | 外加電流 | 測量精度 |
|---|---|---|---|
| Pt100 | -200～850℃(FS=1050℃) | 1mA | ±1.0℃ |
| JPt100 | -200～500℃(FS=700℃) | 1mA | ±0.8℃ |
| Pt1000 | -200～500℃(FS=700℃) | 0.2mA | ±0.8℃ |
注：使用環境23℃±5℃
接通電源后放置30分鐘以上
采樣1s/濾波器ON （10）
GND接地/使用熱電偶為T：0.32φ，
其它：使用了 0.65φ時
測溫電阻僅支持ZR-RX45
| 項目 | PC軟件 ZR-SX10 | 標準PC軟件 |
|---|---|---|
| Wave Inspire RX (Ver.2.4以下)(選購件) | Smart Viewer RXW (Ver.2.0以下)(標準附件) | |
| 適用記錄儀 | ZR-RX25/RX45/RX70/RX20/RX40 | ZR-RX25/RX45/RX20/RX40 |
| 對應OS | Windows XP/Windows Vista/Windows 7 | |
| CPU | Intel 兼容處理器 1GHz以上 Atom不屬于動作 保證對象 | Pentium 4 2.0GHz 以上 Atom不屬于動作保證對象 |
| 內存 | Windows XP: 512MB以上 Windows Vista/Windows 7: 1GB以上 | 512MB以上(建議為1GB以上) |
| 顯示器 | 分辨率1024 × 768以上， 65535色(16位彩色)以上 | 分辨率1024 × 768以上 |
| 適用接口 | USB、LAN | |
| 標準功能 | 保存數據的查看、實時PC數據收錄、本體設定、CSV文件轉換功能 | |
| 波形操作 | 基于鼠標與圖標的波形直接操作、選擇波形 的整體操作 | 基于圖標的CH個別標尺變更 |
| 波形顯示 | 基于多個圖表窗口顯示、X-Y顯示、 FFT顯示、列表視圖的波形 簡單切換功能、組合通道的顯示功能、 上下左右滾動 | 單窗口顯示、受限的X-Y顯示、 組合通道的顯示功能 |
| 設定功能 | 高級通道組合功能、高級列表視圖設定功 能、記錄儀本體設定功能 | 通道分組功能、記錄儀本體設定功能 |
| 外部采樣 | - | 對應(可進行設定及顯示) |
| 收錄數據 | 二進制格式(獨立格式)：含有收錄數據及圖表等圖像顯示內容而保存 CSV格式：用逗號分隔收錄數據并通過文本文件保存 二進制格式的文件可整體轉換為CSV文件 | |
| 其它 | 光標功能、指令輸入功能、Excel傳送功能 | |
注1. 即使在符合使用環境的計算機上保存測量數據時，有時也會因PC狀態（啟動了其他應用時、收錄媒體無剩余容量時）而無法正常收錄。收錄數據時，請結束其他所有的應用，并將數據保存到內置的硬盤中。
2. 使用本軟件時，請勿啟動其他軟件。此外，請盡量勿進行本軟件以外的操作和處理。（例如：屏保、查毒、文件的復制和移動處理、文件檢索處理等）
